Генератор сигналов — один из базовых приборов в любой лаборатории электроники.
Без источника точного и управляемого сигнала сложно проверить усилитель, настроить фильтр, протестировать печатную плату или найти неисправность в устройстве. Именно поэтому к выбору такого оборудования следует подходить не по принципу «что дешевле», а исходя из реальных задач, которые придется решать каждый день.
Сложность заключается в том, что под названием «генератор» скрывается несколько разных классов приборов: от простых функциональных моделей до сложных цифровых систем с формированием сигналов произвольной формы. Они отличаются диапазоном частот, точностью, набором исходных форм и стоимостью. Ошибиться с классом прибора легко, а переплатить за ненужные возможности – еще легче.
В этом материале рассмотрим, чем отличаются разные типы генераторов сигналов, на какие характеристики обращать внимание прежде всего и как правильно подобрать прибор для конкретных измерительных задач — от ремонта бытовой техники до разработки современных электронных устройств.
Что такое генератор сигналов и зачем он нужен
Генератор сигналов — это измерительный прибор, который формирует электрический сигнал заданной формы, частоты и амплитуды. В паре с осциллографом он создает минимальный набор оборудования для тестирования электронных схем: один прибор подает тестовый сигнал на вход устройства, второй показывает реакцию на выходе.
Сфера применения генераторов сигналов очень широка. В сервисных центрах они помогают локализовать неисправности отдельных каскадов. При разработке электроники имитируют сигналы датчиков и наружных устройств. В радиотехнике используются для настройки приемных и передающих трактов. В промышленной автоматизации помогают проверять системы управления и выполнять диагностику оборудования.
Основные типы генераторов сигналов
Перед выбором конкретной модели важно определить класс прибора. Именно от этого зависит его функциональность, область применения и стоимость.
Функциональный генератор
Функциональный генератор формирует базовые формы сигнала: синусоида, прямоугольник, треугольник и пилообразный сигнал. Это универсальный инструмент для большинства лабораторий электроники.
Такой генератор подходит для проверки частотных характеристик, подачи тактовых сигналов, тестирования усилителей и других типовых задач. Основные преимущества – доступная цена, простота настройки и достаточный набор функций для большинства сервисных работ.

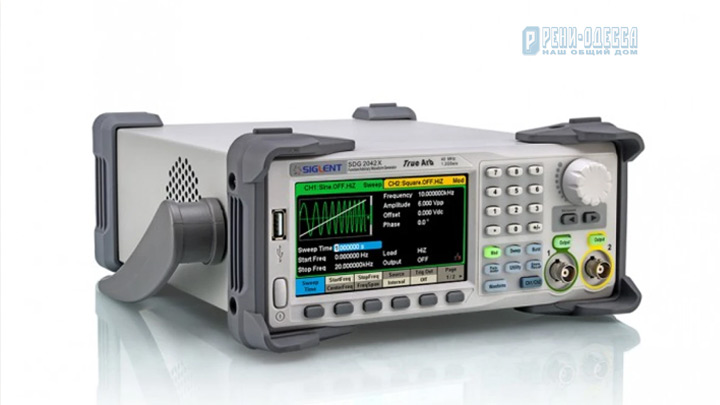

Цифровой генератор сигналов и генератор произвольной формы
Цифровой генератор сигналов (DDS) формирует сигнал математическими методами цифрового синтеза. Благодаря этому обеспечивается высокая стабильность частоты и точное воспроизведение сигналов.
Отдельной разновидностью является генератор произвольной формы сигнала (AWG), который позволяет создавать или загружать собственные сигналы произвольной конфигурации. Это особенно полезно при моделировании сигналов датчиков, импульсных процессов или нестандартных цифровых последовательностей.
Такие приборы дороже функциональных генераторов, однако обеспечивают значительно более широкие возможности для исследовательских и конструкторских работ.
Генератор тестовых сигналов
Генераторы тестовых сигналов предназначены для специализированных задач: проверки аудиотрактов, видеосистем, цифровых интерфейсов и телекоммуникационного оборудования. Если задачи узкоспециализированы и регулярно повторяются, такой прибор может быть более эффективным, чем универсальное решение.
Ключевые характеристики генератора сигналов
При выборе прибора следует ориентироваться на параметры, непосредственно влияющие на ваши измерения.
| Характеристика | На что влияет | Практический ориентир |
|---|---|---|
| Диапазон частот | Какие схемы можно тестировать | Для аудио достаточно до 1 МГц, для цифровой техники – десятки МГц и более |
| Формы сигнала | Универсальность применения | Минимальный набор: синусоида, прямоугольник, треугольник |
| Количество каналов | Возможность работы с несколькими сигналами | Два канала являются оптимальным вариантом |
| Разрешение частоты | Точность настройки | Чем меньшеи шаг, тем точнее установка частоты |
| Амплитуда сигнала | Совместимость с изучаемыми схемами | Проверяйте максимальный уровень и диапазон регулирования |
| Коэффициент гармонических искажений (THD) | Чистота сигнала | Особенно важно для аудиоизмерений |
Отдельное внимание следует уделить стабильности частоты. В современных DDS-генераторах она определяется кварцевым опорным генератором, обеспечивающим минимальный дрейф даже во время длительных измерений.
Также важно убедиться, что амплитуда сигнала регулируется в требуемом диапазоне. В противном случае придется использовать дополнительные аттенюаторы или усилители.
Как подобрать генератор сигналов под свои задачи
- Для ремонта и сервисного обслуживания. Достаточно функционального генератора с частотой до нескольких мегагерц и базовыми формами сигналов.
- Для разработки электронных устройств. Целесообразно выбирать DDS-генератор с двумя каналами и запасом по частоте.
- Для работы со сложными сигналами. Лучшим решением будет генератор произвольной формы сигнала (AWG).
- Для обучения и радиолюбительских проектов. Бюджетный функциональный генератор обеспечит все необходимые возможности для большинства практических задач.
Не стоит покупать прибор с максимально возможной частотой только «про запас». Если работа в основном связана с аудиотехникой или низкочастотными схемами, переплата может быть значительной, а дополнительные возможности так и останутся неиспользованными.
Распространенные вопросы
Можно ли использовать генератор сигналов без осциллографа?
Технически да, но на практике эти приборы наиболее эффективно работают вместе. Генератор формирует тестовый сигнал, а осциллограф позволяет анализировать реакцию схемы и контролировать результаты измерений.
Чем функциональный генератор отличается от DDS?
Функциональные генераторы формируют сигналы преимущественно аналоговыми схемами, тогда как DDS использует цифровой синтез. Благодаря этому DDS обеспечивает более высокую стабильность частоты и более точное воспроизведение сигналов.
Сколько каналов требуется для большинства задач?
Для базовых измерений достаточно одного канала. Если необходимо работать с дифференциальными сигналами или синхронизированными источниками, рекомендуется двухканальная модель.
Подходит ли недорогой генератор для аудиотехники?
Да, если он обеспечивает низкий уровень гармонических искажений. Для аудиоизмерений чистота синусоидального сигнала значительно важнее сверхширокого частотного диапазона.
